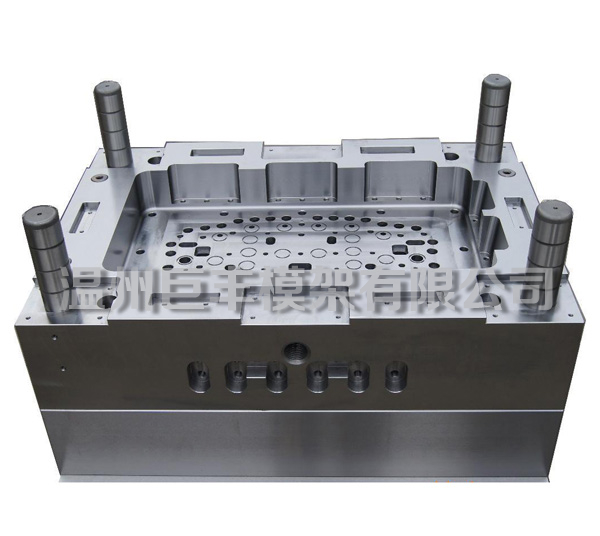

模架屬于結構零件，它主要作用：定位，固定的作用，導正凸模和凹模的間隙。主要類別有：中間導柱模架、四角導柱模架以及對角導柱模架。后側導柱模架。模架除了可以提高精度外，也會使裝模變的很方便，避免了因沖床精度引起的質量問題。

模架主要由四部分構成：上模座，下模座，導柱，導套。

1、模座。屬于標準件，根據生產需要選擇合適的鋼材，非標模架廠家對其剛度，變形系數等物理性質有要求。

A、模座形狀分為圓形和矩形。

B、帶模柄的模座?？筛鶕?jù)沖床的情況,制造一種或幾種規格的通用模柄,然后按零件情況制出凸、凹模。對一般沖孔、落料、彎曲、簡單的拉深、校形等,均可采用此種方法。常用于批量小而品種多的沖壓件生產。

2、導柱和導套。是引導模具行程的導向元件。
